Виды гидравлических манжет

Такие манжеты предназначены для уплотнения зазора между цилиндром и поршнем (плунжером и штоком) в гидравлических устройствах и совершают в процессе работы возвратно-поступательное движение.

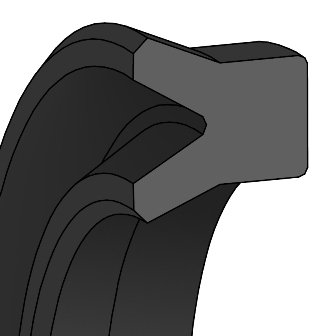

Манжета ГОСТ 14896 тип 1 / Манжета ГОСТ 14896 тип 3

Подходит как для уплотнения штока, так и для уплотнения цилиндра. Используется в условиях рабочих давлений от 0.1 до 50 МПа со скоростью относительного перемещения не более 0.5 м/с.

Пример условного обозначения манжеты типа 1 для уплотнения цилиндра диаметром 20мм, штока диаметром 12мм, из резины группы 3:
Манжета 1-20x12-3 ГОСТ 14896-84

Обозначение типоразмера	Диаметр штока, мм	Диаметр цилиндра, мм	d	D	h	Вес, г

1-12x4	4	12	4.2	11.8	7	0.8
3-12x4	4	12	4.2	11.8	5	0.51
1-13x5	5	13	5.2	12.8	7	0.9
3-13x5	5	-	5.2	12.8	5	0.58
1-14x6	6	14	6.2	13.8	7	1.0
3-14x6	6	-	6.2	13.8	5	0.64
1-16x8	8	16	8.2	15.8	7	1.1
3-16x8	8	16	8.2	15.8	5	0.77
1-18x10	10	18	10.2	17.8	7	1.3
3-18x10	10	-	10.2	17.8	5	0.9
3-22x10	10	-	10.3	21.7	7.5	0.94
1-20x12	12	20	12.2	19.8	7	1.4
3-20x12	12	20	12.2	19.8	5	1.02
3-24x12	12	-	12.3	23.7	7.5	1.06
3-25x13	-	25	13.3	24.7	7.5	1.12
1-22x14	14	22	14.2	21.8	7	1.6
3-22x14	14	-	14.2	21.8	5	1.15
3-30x14	14	-	14.4	29.6	9.5	5.51
1-25x15	15	25	15.3	24.7	7	2.4
3-24x16	16	-	16.2	23.8	5	1.28
1-26x16	16	26	16.3	25.7	7	2.6
3-28x16	16	-	16.3	27.7	7.5	1.3
3-32x16	16	32	16.4	31.6	9.5	5.77
1-28x18	18	28	18.3	27.7	7	3
3-30x18	18	-	18.3	29.7	7.5	1.42
1-30x20	20	30	20.3	29.7	7	3.3
3-32x20	20	32	20.3	31.7	7.5	1.53
3-36x20	20	36	20.4	35.6	9.5	7.02
3-40x20	20	40	20.5	39.5	12	11.86
1-32x22	22	32	22.3	31.7	7	3.6
3-38x22	22	-	22.4	37.6	9.5	7.52
3-42x22	22	-	22.5	41.5	12	12.66
3-36x24	-	36	24.3	35.7	7.5	1.77
3-40x24	-	40	24.4	39.6	9.5	8.02
1-35x25	25	35	25.3	34.7	7	4
3-45x25	25	45	25.5	44.5	12	13.85
1-36x26	26	36	26.3	35.7	7	4.1
1-37x27	27	37	27.3	36.7	7	4.2
3-47x27	27	-	27.5	46.5	12	14.64
1-38x28	28	38	28.3	37.7	7	4.4
3-48x28	28	-	28.5	47.5	12	15.03
1-40x30	30	40	30.3	39.7	7	4.6
3-50x30	-	50	30.5	49.5	12	15.82
1-42x32	32	42	32.3	41.7	7	5
3-52x32	32	-	32.5	51.5	12	16.62
1-45x35	35	45	35.3	44.7	7	5.3
1-46x36	36	46	36.3	45.7	7	5.4
3-56x36	36	56	36.5	55.5	12	18.2
1-50x40	40	50	40.3	49.7	7	6
3-60x40	40	-	40.5	59.5	12	19.78
3-63x43	-	63	43.5	62.5	12	21.17
1-55x45	45	55	45.3	54.7	7	6.6
3-65x45	45	-	45.5	64.5	12	21.76
3-75x45	45	-	45.5	74.5	17	50.8
1-56x46	46	56	46.3	55.7	7	6.9
1-63x48	48	63	48.5	62.5	9	14
1-60x50	50	60	50.3	59.7	7	7.3
3-70x50	50	70	50.5	69.5	12	23.74
3-75x50	50	-	50.5	74.5	14.5	34.94
3-80x50	50	80	50.5	79.5	17	55
1-70x55	55	70	55.5	69.5	9	15
3-80x55	-	80	55.5	79.5	14.5	37.8
1-71x56	56	71	56.5	70.5	9	15.9
3-76x56	56	-	56.5	75.5	12	26.11
3-81x56	56	-	56.5	80.5	14.5	38.3
3-86x56	56	-	56.5	85.5	17	60.1
3-80x60	-	80	60.5	79.5	12	27.7
3-90x60	-	90	60.5	89.5	17	63.5
1-78x63	63	78	63.5	77.5	9	17.5
3-83x63	63	-	63.5	82.5	12	28.9
3-88x63	63	-	63.5	87.5	14.5	42.2
3-93x63	63	-	63.5	92.5	17	66
1-80x65	65	80	65.5	79.5	9	18.5
3-90x65	-	90	65.5	89.5	14.5	43.3
1-85x70	70	85	70.5	84.5	9	19.7
3-90x70	70	90	70.5	89.5	12	31.65
3-95x70	70	-	70.5	94.5	14.5	46.1
3-100x70	70	100	70.5	99.5	17	71.9
1-90x75	75	90	75.5	89.5	9	21
3-100x75	-	100	75.5	99.5	14.5	48.9
1-100x80	80	100	80.5	99.5	10	34
3-100x80	80	100	80.5	99.5	12	35.6
3-105x80	80	-	80.5	104.5	14.5	51.7
3-110x80	80	110	80.5	109.5	17	80.4
3-110x85	-	110	85.5	109.5	14.5	54.5
1-110x90	90	110	90.5	109.5	10	38
3-120x90	90	-	90.5	119.5	17	88.9
3-125x95	-	125	95.5	124.5	17	93.1
1-120x100	100	120	100.5	119.5	10	41
3-130x100	100	-	100.5	129.5	17	97.3
1-122x105	105	125	105.5	124.5	10	43
1-130x110	110	130	110.5	129.5	10	45
3-140x110	110	140	110.5	139.5	17	106.2
1-140x120	120	140	120.5	139.5	10	49
1-145x125	125	145	125.5	144.5	10	51
3-155x125	125	-	125.5	154.5	17	114.3
3-160x130	-	160	130.5	159.5	17	118.5
1-160x140	140	160	140.5	159.5	10	57
3-170x140	140	-	140.5	169.5	17	127
3-180x150	-	180	150.5	179.5	17	135.4
1-180x160	160	180	160.5	179.5	10	64
3-190x160	160	-	160.5	189.5	17	143.9
3-200x170	-	200	170.5	199.5	17	152.3
1-200x180	180	200	180.5	199.5	10	72
3-210x180	180	-	180.5	209.5	17	160.3
3-220x180	180	220	181	219	23	303.6
3-220x190	-	220	190.5	219.5	17	169
1-220x200	200	220	200.5	219.5	10	79
3-230x200	200	-	200.5	229.5	17	178
3-240x200	200	-	201	239	23	334
3-250x210	-	250	211	249	23	349.1
1-240x220	220	240	220.5	239.5	10	87
3-260x220	220	-	221	259	23	364.3
1-250x230	230	250	230.5	249.5	10	91
3-280x240	-	280	241	279	23	394.7
1-270x250	250	270	250.5	269.5	10	98
3-290x250	250	-	251	289	23	410.1
1-280x260	260	280	260.5	279.5	10	102
1-300x280	280	300	280.5	299.5	10	109
3-320x280	280	320	281	319	23	455.4
1-320x300	300	320	300.5	319.5	10	117
1-340x320	320	340	320.5	339.5	10	126
3-360x320	320	360	321	359	23	516.1
1-360x335	335	360	335.5	359.5	12.5	197
1-385x360	360	385	360.5	384.5	12.5	210
3-400x360	360	400	361	399	23	577
1-400x375	375	400	375.5	399.5	12.5	219
1-425x400	400	425	400.5	424.5	12.5	233
3-440x400	400	-	401	439	23	637.6
3-450x410	-	450	411	449	23	652.7
1-450x425	425	450	425.5	449.5	12.5	248
1-475x450	450	475	450.5	474.5	12.5	262
3-490x450	450	-	451	489	23	713.5
3-500x460	-	500	461	499	23	728.6
1-500x475	475	500	475.5	499.5	12.5	276
1-525x500	500	525	500.5	524.5	12.5	290
3-540x500	500	-	501	539	23	789.3

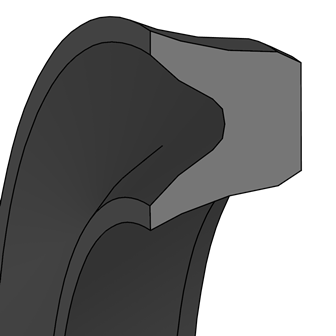

Манжета ГОСТ 6969 (устаревший, заменён на ГОСТ 14896-84)

Воротниковые манжеты, предназначенные для обеспечения герметичности в гидравлических устройствах при давлении до 31 МПа и температурах от -35°C до +80°С.

Пример условного обозначения манжеты для уплотнения цилиндра с внутренним диаметром 40мм, штока диаметром 20мм:
Манжета 20x40 ГОСТ 6969-54

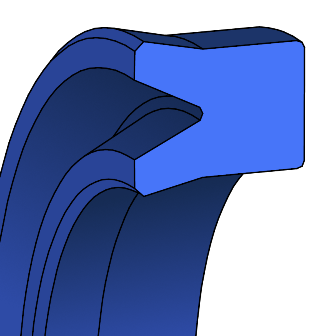

Уплотнение K21

Симметричная гидравлическая манжета - подходит и как уплотнение штока, и как уплотнение поршня.

Соответствия: Artic seals RPS; Alp A101; TJKS UN или UHS.

Манжеты штоковые

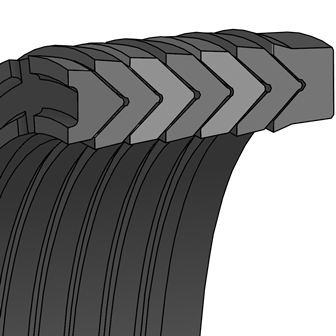

Уплотнение штока K01

Шевронная манжета, состоящая из набора резинотканевых колец V-образной формы: опорного кольца из упрочнённой NBR хлопковой ткани, следущих за ним попеременно трёх промежуточных колец из того же материала и двух эластичных колец из нитрильного каучука NBR, подпираемых нажимным кольцом из термопластичного материала POM. Такой набор колец возможно регулировать по высоте, благодаря чему достигается прочное уплотнение, способное работать даже на некачественных поверхностях.

Соответствия: Alp A120.

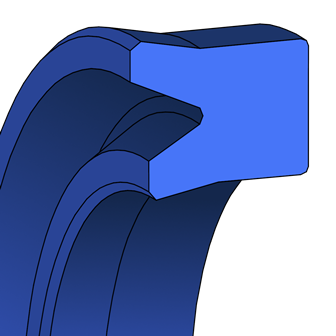

Уплотнение штока K22

Манжета с ассимитричным профилем, отогнутой внутренней рабочей кромкой и плотной посадкой по наружному диаметру. Хорошо подходит для вторичного уплотнения внутри уплотнительной системы. Обладает хорошей статической и динамической герметичностью. По сравнению с компактными уплотнениями и манжетами с дополнительной уплотняющей кромкой сдвигается с меньшим усилием. Выдерживает предельное давление 40 МПа и скорость перемещения 0.5 м/с (при использовании уплотнения K22 в качестве вторичного уплотнения допускается и более высокая скорость).

Соответствия: Artic seals RSA; Alp A151.

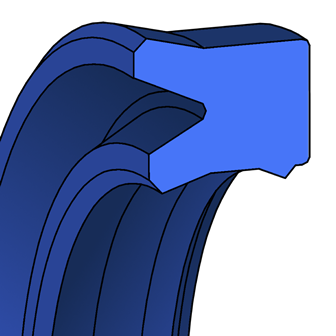

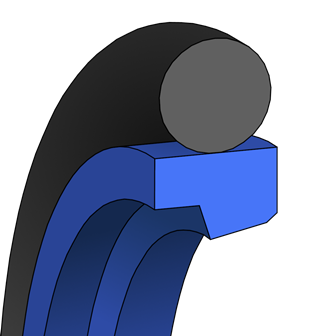

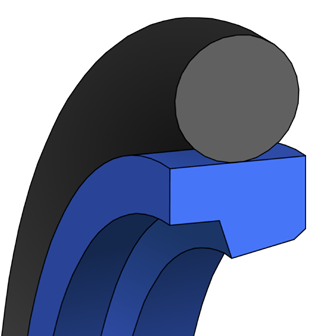

Уплотнение штока K35

Комплект уплотнений из двух частей: кольцо круглого сечения из материала NBR или FKM в качестве элемента предварительного натяжения и профильное кольцо из материала PTFE+Bronze или PU.

- Не нужны дополнительные инструменты для установки уплотнения.
- Высокая устойчивость к выдавливанию.
- Устойчивость к давлениям до 50 Мпа.

Соответствия: Artic seals TSS или TSS/P; Simrit OMS-MR; Alp A159 или A311.

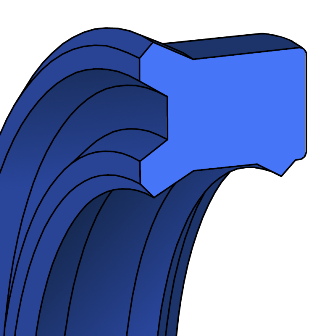

Уплотнение штока K38

Полиуретановая манжета с ассиметричным узким профилем. Обладает хорошими герметизирующими характеристиками даже при низком давлении. Дополнительная уплотнительная кромка защищает от попадания грязи и препятствует просачиванию масла.

Соответствия: Artic seals RSD; Alp A157

Манжеты поршневые

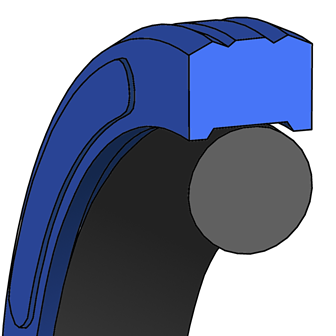

Уплотнение поршня K15

Гидравлическая манжета двухстороннего действия, состоящая из полиуретанового уплотнения и резинового кольца в качестве усилительного элемента. Углубления на внешней стороне динамического уплотнения сохраняют небольшой объём масла, который уменьшает трение и износ.

Соответствия: Artic seals PSO; Aston seals KPD; Alp A123

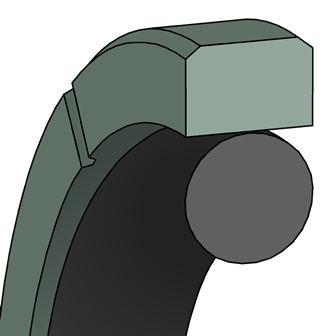

Уплотнение поршня K17

Уплотнение двухстороннего действия для поршня, состоящее из профильного кольца из смеси материала PTFE (PTFE+Bronze) и резинового кольца в качестве усилительного элемента. Может применяться в системах с высокой скоростью скольжения из-за малого коэффициента трения, что является одним из основых преимуществ тефлона. Возможность заменить материал поддерживающего кольца позволяет использовать уплотнение с разными видами масел.

Соответствия: Artic seals TPD; Aston seals YB; Merkel Omegat OMK-MR; Alp A301

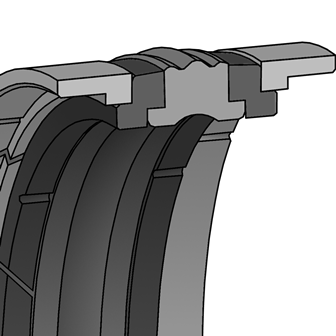

Уплотнение поршня K18

Пятикомпонентное уплотнение поршня двойного действия, состоящее из уплотнительного элемента из эластомера NBR 70 Shore A, опорных колец из термопластичного эластомера TPE, препятствующих выдавливанию, и направляющих колец из термопластика POM, которые корректируют позицию поршня в цилиндре. Разрезы на направляющих кольцах и опорных кольцах гарантируют несложную установку.

Соответствия: Artic seals KDSB; Dichtomatik KK03; Alp A105

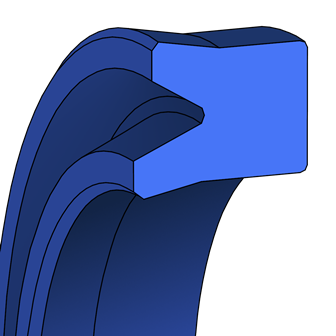

Уплотнение поршня K23

Манжета одностороннего действия с ассиметричным профилем, с отогнутой внешней кромкой и плотной посадкой по внутреннему диаметру. Предпочтительно в качестве запасной части.

Соответствия: Artic seals PSA; Simrit NA150 или NA300; Alp A102
