Высокоточные подшипники с двумя рядами цилиндрических роликов

Многорядные цилиндрические роликоподшипники характеризуются высокой грузоподъёмностью и жёстким требованиям к посадке на вал, из-за чего чаще всего производятся в более высоких классах точности P4 и точнее. Сепараторы в высокоточных роликовых подшипниках произведены из латуни или полиамида. Прецизионные роликовые подшипники предназначены для металлообрабатывающих станков, позвляют создавать радиально жёсткие, высокоточные подшипниковые опоры и в основном применяются в опорах главных шпинделей. Для оптимальной регулировки радиального зазора в подшипнике внутреннее кольцо имеет коническое отверстие с конустностью 1:12. Так как цилиндрические роликоподшипники являются разъёмными, они легко монтируются и демонтируются. Благодаря этому оба кольца подшипника могут быть установлены с натягом. Наружное и внутреннее кольца могут быть незначительно смещены в осевом направлении из среднего положения относительно друг друга.

В таблице ниже перечислены размеры и характеристики сверхточных роликовых цилиндрических подшипников с посадкой на конический вал.

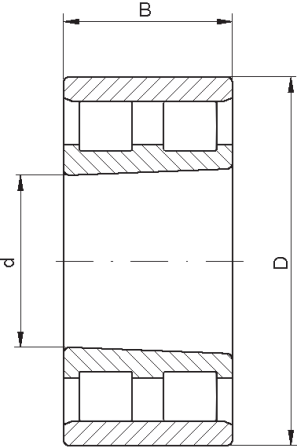

Чертеж двухрядного подшипника с цилиндрическими роликами и коническим отверстием

Обозначение	Основные размеры, мм			Допустимые нагрузки, kН		Предельная скорость вращения, об/мин		Вес, кг
Обозначение	d	D	B	Динам.	Стат.	Смазка	Масло	Вес, кг

NN3005 K	25	47	16	25.8	30	14000	17000	0.121
NN3006 K	30	55	19	31	37	12000	15000	0.193
NN3007 K	35	62	20	38	47.5	11000	13000	0.235
NN3008 K	40	68	21	43.5	55.5	9700	11000	0.303
NN3009 K	45	75	23	52	68.5	8800	10000	0.393
NN3010 K	50	80	23	53	72.5	8000	9400	0.419
NN3011 K	55	90	26	69.5	96.5	7300	8600	0.631
NN3012 K	60	95	26	71	102	6700	7900	0.683
NN3013 K	65	100	26	75	111	6200	7300	0.735
NN3014 K	70	110	30	94.5	143	5800	6800	1.01
NN3015 K	75	115	30	96.5	149	5400	6300	1.11
NN3016 K	80	125	34	116	179	5100	5900	1.47
NN3017 K	85	130	34	122	194	4800	5600	1.56
NN3018 K	90	140	37	143	228	4500	5300	2.01
NN3019 K	95	145	37	146	238	4300	5000	2.1
NN4920 K	100	140	40	131	260	4300	5100	1.7
NN3020 K	100	150	37	153	256	4000	4800	2.19
NN4921 K	105	145	40	133	268	4100	4800	1.8
NN3021 K	105	160	41	193	320	3800	4500	28
NN4922 K	110	150	40	137	284	3900	4600	1.8
NN3022 K	110	170	45	229	375	3600	4300	3.56
NN4924 K	120	165	45	183	360	3600	4200	2.6
NN3024 K	120	180	46	233	390	3300	3900	3.83
NN3124 K	120	200	62	320	510	-	-	7.72
NN4926 K	130	180	50	220	440	3300	3900	3.4
NN3026 K	130	200	52	284	475	3100	3600	5.71
NN3126 K	130	210	64	328	535	-	-	8.4
NN4928 K	140	190	50	227	470	3000	3600	3.7
NN3028 K	140	210	53	298	515	2800	3300	6.21
NN4930 K	150	210	60	345	690	2800	3300	5.7
NN3030 K	150	225	56	330	570	2600	3100	7.38
NN4932 K	160	220	60	355	740	2600	3100	6.1
NN3032 K	160	240	60	375	660	2500	2900	8.59
NN4934 K	170	230	60	360	765	2500	2900	6.4
NN3034 K	170	260	67	440	775	2300	2700	12.2
NN4936 K	180	250	69	460	965	2300	2700	9.2
NN3036 K	180	280	74	565	995	2200	2600	16
NN4938 K	190	260	69	475	1030	2200	2600	9.6
NN3038 K	190	290	75	580	1040	2000	2400	17.4
NN4940 K	200	280	80	555	1180	2100	2400	13.6
NN3040 K	200	310	82	655	1170	1900	2300	20.8
NN4944 K	220	300	80	585	1300	1900	2200	14.8
NN3044 K	220	340	90	815	1480	1700	2100	28.2
NN4948 K	240	320	80	610	1410	1700	2000	15.9
NN3048 K	240	360	92	855	1600	1600	1900	31.6
NN3148 K	240	400	128	1170	2040	-	-	62.7
NN4952 K	260	360	100	900	2070	1600	1800	27.5
NN3052 K	260	400	104	1060	1990	1500	1700	45.8
NN4052 K	260	400	140	1420	2720	-	-	59.7
NN4956 K	280	380	100	925	2200	1400	1700	29.3
NN3056 K	280	420	106	1080	2080	1300	1600	49.4
NN3156 K	280	460	146	1520	2790	-	-	93.9
NN4960 K	300	420	118	1200	2800	1300	1500	45
NN3060 K	300	460	118	1330	2560	1200	1500	68.7
NN3160 K	300	500	160	1760	3150	-	-	122
NN4964 K	320	440	118	1240	2970	1200	1400	47.6
NN3064 K	320	480	121	1350	2670	1100	1300	74
NN3068 K	340	520	133	1620	3200	1100	1300	98.5
NN3072 K	360	540	134	1650	3300	1000	1200	103
NN3076 K	380	560	135	1690	3450	940	1100	109
NN3176 K	380	620	194	2620	4950	-	-	223
NN3080 K	400	600	148	2040	4150	880	1000	141
NN3084 K	420	620	150	2080	4300	840	990	148
NN3088 K	440	650	157	2420	5100	800	940	172
NN3092 K	460	680	163	2550	5350	750	890	195
NN3096 K	480	700	165	2770	5710	540	650	204
NN3196 K	480	790	248	4050	8100	-	-	447
NN30/500 K	500	720	167	2580	5600	-	-	205

Виды однорядных цилиндрических роликовых подшипников

Помимо различий в материалах сепаратора, цилиндрические роликовые подшипники могут отличаться конструкцией. Чаще всего подшипники со съемными наружными кольцами N и NF, и подшипники с внутренними съемными кольцами NU и NJ соответственно являются взаимозаменяемыми. Также встречается неразборная конструкция с полным заполнением роликами - у подшипников NCL нет сепаратора. В таком случае подшипник выдерживает куда большие нагрузки при существенно низких скоростях вращения.

Подшипники NU

Подшипник NU207 со съемным в обе стороны внутренним кольцом без бортика. Соответствием в ГОСТ будет являться подшипник 32207.

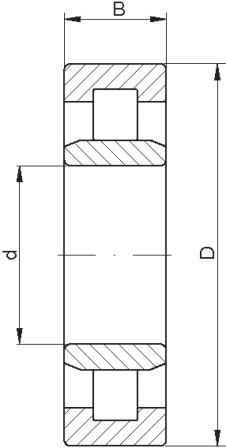

Чертеж подшипника NU со съемным внутренним кольцом

Обозначение	Основные размеры, мм			Допустимые нагрузки, kН		Предельная скорость вращения, об/мин		Вес, кг
Обозначение	d	D	B	Динам.	Стат.	Смазка	Масло	Вес, кг

NU204	20	47	14	25.7	22.6	15000	18000	0.122
NU2204	20	47	18	30.5	28.3	14000	16000	0.158
NU304	20	52	15	31.5	26.9	13000	15000	0.176
NU2304	20	52	21	42.0	39.0	12000	14000	0.242
NU205	25	52	15	29.3	27.7	13000	15000	0.151
NU2205	25	52	18	35.0	34.5	11000	13000	0.186
NU305	25	62	17	41.5	37.5	11000	13000	0.275
NU2305	25	62	24	57.0	56.0	9700	11000	0.386
NU206	30	62	16	39.0	37.5	11000	13000	0.226
NU2206	30	62	20	49.0	50.0	9700	11000	0.297
NU306	30	72	19	53.0	50.0	9300	11000	0.398
NU2306	30	72	27	74.5	77.5	8300	9700	0.580
NU207	35	72	17	50.5	50.0	9500	11000	0.327
NU2207	35	72	23	61.5	65.5	8500	10000	0.455
NU307	35	80	21	71.0	71.0	8100	9600	0.545
NU2307	35	80	31	99.0	109.0	7200	8500	0.780
NU208	40	80	18	43.5	43.0	9400	11000	0.378
NU2208	40	80	23	58.0	62.0	8500	10000	0.490
NU308	40	90	23	58.5	57.0	8000	9400	0.658
NU2308	40	90	33	82.5	88.0	7000	8200	0.951
NU209	45	85	19	46.0	47.0	8400	9900	0.432
NU2209	45	85	23	61.5	68.0	7600	9000	0.530
NU309	45	100	25	74.0	71.0	7200	8400	0.877
NU2309	45	100	36	99.0	104.0	6300	7400	1.270
NU210	50	90	20	48.0	51.0	7600	9000	0.470
NU2210	50	90	23	64.0	73.5	6900	8100	0.571
NU310	50	110	27	87.0	86.0	6500	7700	1.140
NU2310	50	110	40	121.0	131.0	5700	6700	1.700
NU211	55	100	21	58.0	62.5	6900	8200	0.638
NU2211	55	100	25	75.5	87.0	6300	7400	0.773
NU311	55	120	29	111.0	111.0	5900	7000	1.450
NU2311	55	120	43	148.0	162.0	5200	6100	2.170
NU212	60	110	22	68.5	75.0	6400	7600	0.818
NU2212	60	110	28	96.0	116.0	5800	6800	1.060
NU312	60	130	31	124.0	126.0	5500	6500	1.800
NU2312	60	130	46	169.0	188.0	4800	5700	2.710
NU213	65	120	23	84.0	94.5	5900	7000	1.020
NU2213	65	120	31	120.0	149.0	5400	6300	1.400
NU313	65	140	33	135.0	139.0	5100	6000	2.230
NU2313	65	140	48	188.0	212.0	4400	5200	3.270
NU214	70	125	24	83.5	95.0	5500	6500	1.120
NU2214	70	125	31	119.0	151.0	5000	5900	1.470
NU314	70	150	35	158.0	168.0	4700	5500	2.710
NU2314	70	150	51	223.0	262.0	4100	4800	3.980
NU215	75	130	25	96.5	111.0	5100	6000	1.230
NU2215	75	130	31	130.0	162.0	4700	5500	1.550
NU315	75	160	37	190.0	205.0	4400	5200	3.280
NU2315	75	160	55	258.0	300.0	3800	4500	4.870
NU216	80	140	26	106.0	122.0	4800	5700	1.500
NU2216	80	140	33	147.0	186.0	4400	5100	1.930
NU316	80	170	39	190.0	207.0	4100	4800	3.860
NU2316	80	170	58	274.0	330.0	3600	4200	5.790
NU217	85	150	28	120.0	140.0	4500	5300	1.870
NU2217	85	150	36	170.0	218.0	4100	4800	2.440
NU317	85	180	41	212.0	228.0	3900	4600	4.540
NU2317	85	180	60	315.0	380.0	3400	4000	6.700
NU218	90	160	30	152.0	178.0	4 300	5 000	2.300
NU2218	90	160	40	197.0	248.0	3 900	4 600	3.100
NU318	90	190	43	240.0	265.0	3 700	4 300	5.300
NU2318	90	190	64	325.0	395.0	3 200	3 800	7.950
NU219	95	170	32	166.0	195.0	4 000	4 700	2.780
NU2219	95	170	43	230.0	298.0	3 600	4 300	3.790
NU319	95	200	45	259.0	285.0	3 400	4 000	6.130
NU2319	95	200	67	370.0	460.0	3 000	3 500	9.200
NU220	100	180	34	183.0	217.0	3 800	4 500	3.330
NU2220	100	180	46	258.0	340.0	3 500	4 100	4.570
NU320	100	215	47	299.0	335.0	3 300	3 800	7.490
NU2320	100	215	73	410.0	505.0	2 900	3 400	11.700

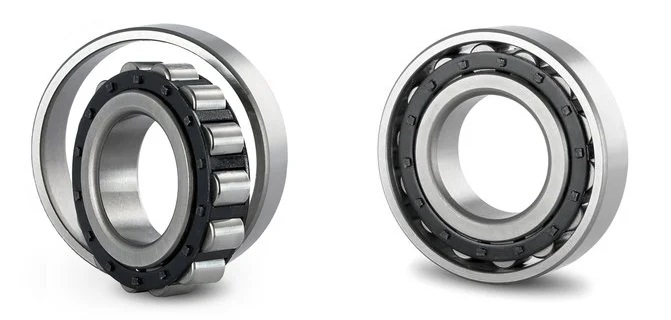

Пример N-серии:
подшипник N207 со съемным в обе стороны внешним кольцом без бортика. Соответствием в ГОСТ будет являться подшипник 2207.

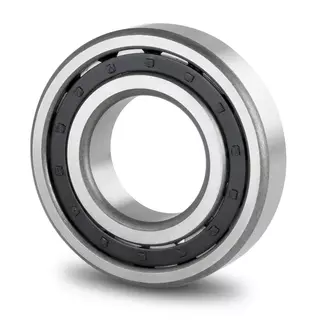

Пример NF-серии:
подшипник NF207 со съемным в одну сторону внешним кольцом с бортиком. Соответствием в ГОСТ будет являться подшипник 12207.

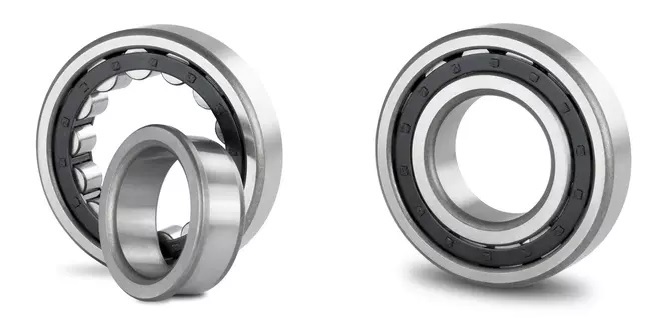

Пример NJ-серии:
подшипник NJ207 со съемным в одну сторону внутренним кольцом с бортиком. Соответствием в ГОСТ будет являться подшипник 42207.

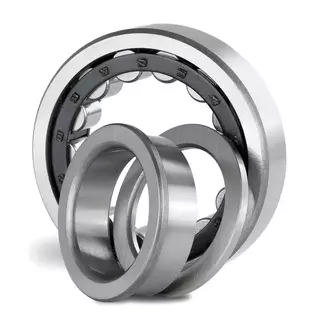

Пример NUP-серии:
подшипник NUP207 со съемным в одну сторону внутренним кольцом с бортиком. Соответствием в ГОСТ будет являться подшипник 92207.

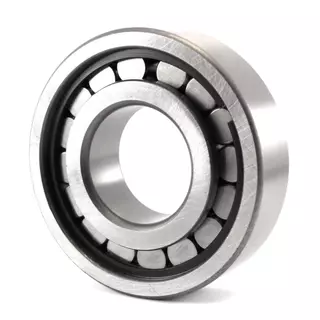

Пример NCL-серии:
подшипник NCL207 - подшипник со стопорными кольцами с обеих сторон, без сепаратора. Соответствием в ГОСТ будет являться подшипник 102207.
