Виды комбинированных игольчатых подшипников

Такой тип подшипника подходит для восприятия и радиальных нагрузок, и нагрузок вдоль оси вала.

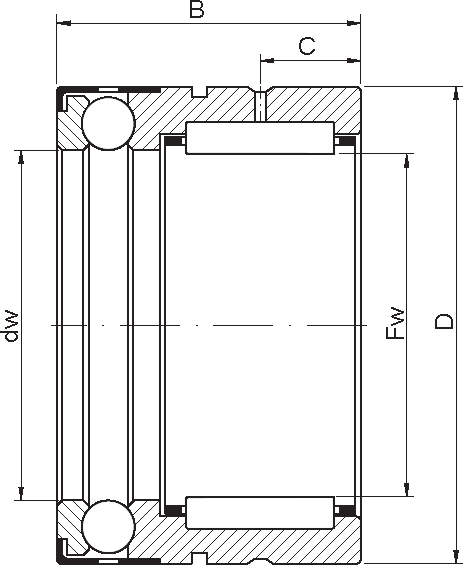

Подшипники NX

В комбинированном игольчатом подшипнике серии NK осевые нагрузки воспринимает шариковый упорный насыпной подшипник. Смазывание маслом происходит через отверстия в защитной крышке. В серии NX-Z защитная крышка без отверстий, упорная часть заполнена смазкой на литиевой основе.

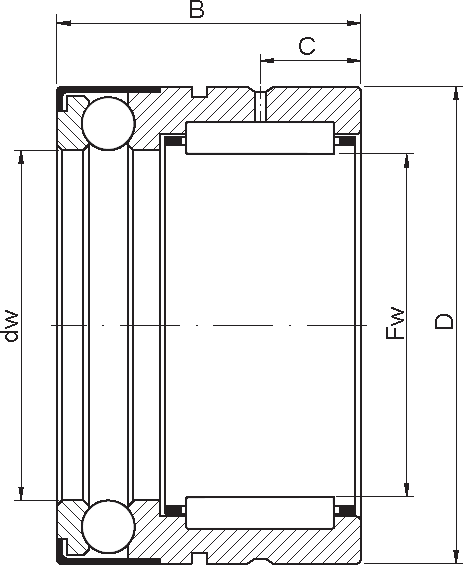

NX-Z

Подшипники NKIA, подшипники NKIB

Радиально-упорные комбинированные игольчатые шарикоподшипники с внутренним кольцом. Подшипники серий NKIA и NKIB выдерживаеют значительно меньшие осевые нагрузки по сравнению с другими комбинированными подшипниками. Серия NKIB выдерживает осевые нагрузки, действующие в обоих направлениях.

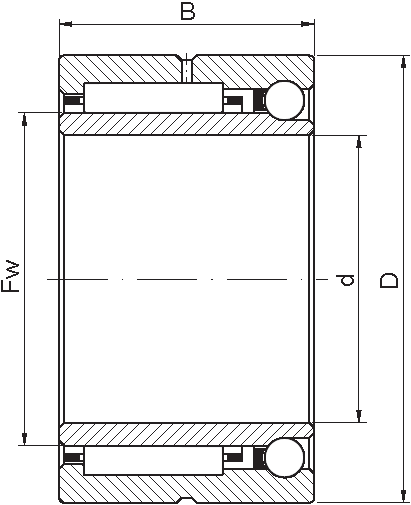

NKIA

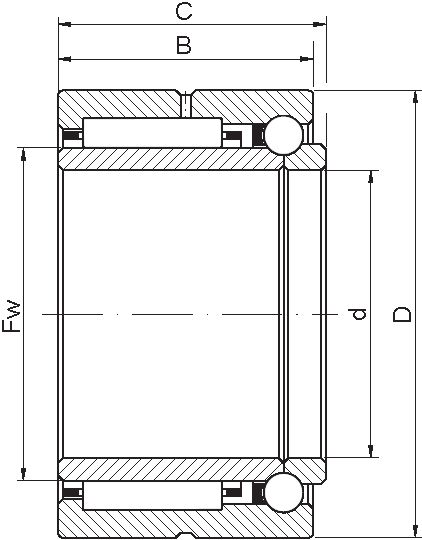

NKIB

Подшипники NKX

Осевые нагрузки в подшипнике серии NKX воспринимает упорный шариковый подшипник со стальным штампованным или пластмассовым сепаратором.

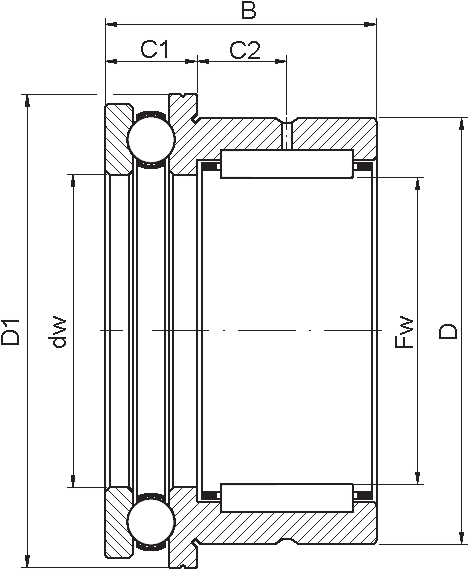

NKX

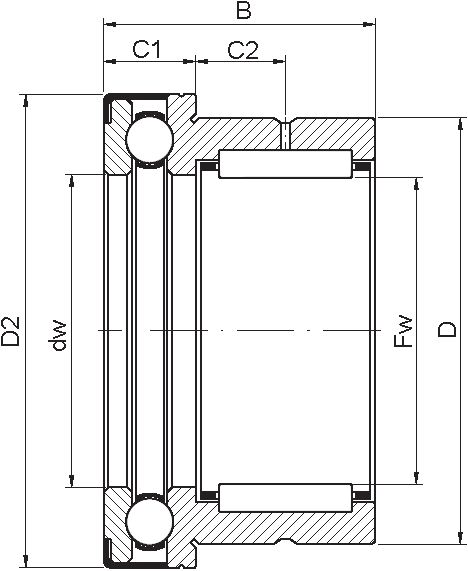

NKX-Z

Обозначение	Основные размеры, мм							Допустимые радиальные нагрузки, kН		Допустимые осевые нагрузки, kH		Предельная скорость, об/мин	Вес, кг
Обозначение	Fw, dw	D	D1	D2	B	C1	C2	Дин.	Стат.	Дин.	Стат.	Предельная скорость, об/мин	Вес, кг

NKX 10	10	19	24.1	-	23	9	6.5	6.2	7.8	10	14	12000	0.034
NKX 10 Z	10	19	-	25.2	23	9	6.5	6.2	7.8	10	14	12000	0.036
NKX 12	12	21	26.1	-	23	9	6.5	9	11	10.3	15.4	11000	0.038
NKX 12 Z	12	21	-	27.2	23	9	6.5	9	11	10.3	15.4	11000	0.04
NKX 15	15	24	28.1	-	23	9	6.5	10.7	12.7	10.5	16.8	9500	0.044
NKX 15 Z	15	24	-	29.2	23	9	6.5	10.7	12.7	10.5	16.8	9500	0.047
NKX 17	17	26	30.1	-	25	9	8	11.9	15	10.8	18.2	8500	0.053
NKX 17 Z	17	26	-	31.2	25	9	8	11.9	15	10.8	18.2	8500	0.055
NKX 20	20	30	35.1		30	10	10.5	16.4	23.8	14.3	24.7	7500	0.083
NKX 20 Z	20	30		36.2	30	10	10.5	16.4	23.8	14.3	24.7	7500	0.09
NKX 25	25	37	42.1	-	30	11	9.5	18.8	30.5	19.6	37.5	6000	0.125
NKX 25 Z	25	37	-	43.2	30	11	9.5	18.8	30.5	19.6	37.5	6000	0.132
NKX 30	30	42	47.1	-	30	11	9.5	22.6	36	20.4	42	5000	0.141
NKX 30 Z	30	42	-	48.2	30	11	9.5	22.6	36	20.4	42	5000	0.148
NKX 35	35	47	52.1	-	30	12	9	24.3	41.5	21.2	47	4600	0.163
NKX 35 Z	35	47	-	53.2	30	12	9	24.3	41.5	21.2	47	4600	0.168
NKX 40	40	52	60.1	-	32	13	10	26	47	27	63	4000	0.2
NKX 40 Z	40	52	-	61.2	32	13	10	26	47	27	63	4000	0.208
NKX 45	45	58	65.2	-	32	14	9	27.5	53	28	69	3600	0.252
NKX 45 Z	45	58	-	66.5	32	14	9	27.5	53	28	69	3600	0.265
NKX 50	50	62	70.2	-	35	14	10	38	74	29	75	3300	0.28
NKX 50 Z	50	62	-	71.5	35	14	10	38	74	29	75	3300	0.3
NKX 60	60	72	85.2	-	40	17	12	42	90	41.5	113	2800	0.36
NKX 60 Z	60	72	-	86.5	40	17	12	42	90	41.5	113	2800	0.38
NKX 70	70	85	95.2	-	40	18	11	44.5	92	43	127	2400	0.5
NKX 70 Z	70	85	-	96.5	40	18	11	44.5	92	43	127	2400	0.52

Подшипники NKXR

В части подшипника, отвечающей за осевые нагрузки, в сепаратор из полимера установлены ролики. У подшипников серии NKXR-Z она закрыта защитной крышкой без смазочных отверстий.

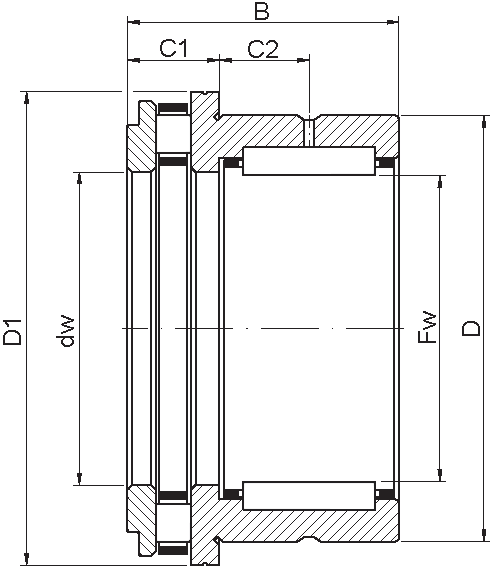

NKXR

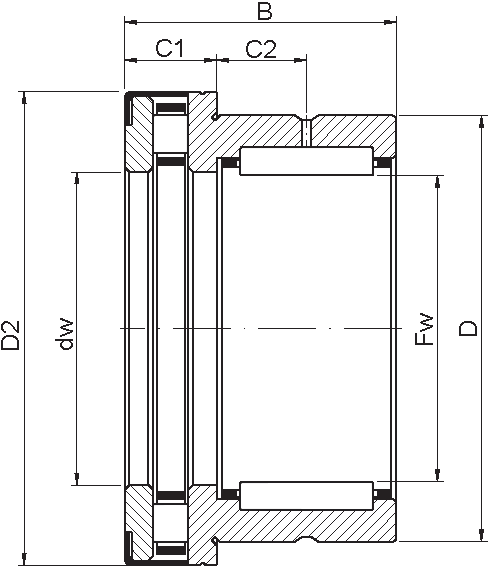

NKXR-Z
